  产品介绍:PW型平面二次包络环面蜗杆减速机简介(GB/T16449-1996)PW型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的

产品简介:

PW型平面二次包络环面蜗杆减速机简介(GB/T16449-1996)

PW型平面二次包络环面蜗杆减速器(GB/T16449—1996)其蜗齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再以蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式,适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。

工作条件:两轴交角为90°;蜗杆转速不超过1500r/min;工作环境温度为0~40℃,当环境温度低于0℃或高于40℃时,启动前润滑油要相应加热或冷却;蜗杆轴可正、反向运转。

PW型平面二次包络环面蜗杆减速机型号与标记(GB/T16449-1996)

1.型号

(1)PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速器;

(2)PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速器

(3)PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。

2.标记

整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

PWU型减速器主要尺寸(整体式)        /mm
a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
L5
d­1
b­1
t1
l1
d2
b2
t2
l2
h
80
100
250
190
112
80
14
315
160
160
125
180
100
90
25
8
28
42
45
14
48.5
82
30
100
112
300
236
130
100
16
355
200
200
160
212
125
118
32
10
35
58
55
16
59
82
35
125
125
355
280
160
125
18
450
236
236
190
250
150
140
38
10
41
58
65
18
69
105
38
140
140
400
315
180
140
20
500
265
265
212
280
160
160
42
12
45
82
70
20
74.5
105
40
160
160
450
355
200
160
21
560
300
300
236
315
190
180
48
14
51.5
82
80
22
85
130
42
180
180
500
400
225
180
22
630
335
335
265
355
212
200
56
16
60
82
90
25
95
130
45
200
200
560
450
250
200
24
710
355
355
300
400
236
224
60
18
64
105
100
28
106
165
50
225
225
630
500
280
225
26
800
400
400
315
450
265
250
65
18
69
105
110
28
116
165
53
250
250
670
530
300
250
28
850
450
450
355
500
280
280
70
20
74.5
105
125
32
132
165
56
280
280
800
600
355
280
30
950
475
475
400
560
315
315
85
22
90
130
140
36
148
200
60
315
315
900
670
375
315
32
1060
560
560
450
630
355
355
90
25
95
130
150
36
158
200
67
355
355
1000
750
425
355
35
1250
670
670
500
710
400
400
100
28
106
165
170
40
179
240
75

剖分式PWU400、PWU450、PWU500、PWU560、PWU630、PWU710、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

PWU型减速器主要尺寸(剖分式)           /mm

a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
d­1
b­1
t1
l1
d2
b2
t2
l2
h
400
355
900
800
400
355
35
1250
600
600
450
630
375
110
28
116
165
180
45
190
240
55
450
400
1000
900
450
400
39
1400
670
670
500
710
425
125
32
132
165
200
45
210
280
60
500
450
1120
1000
500
450
42
1600
750
750
560
800
475
130
32
137
200
220
50
231
280
65
560
500
1250
1120
560
500
45
1800
850
850
630
900
530
150
36
158
200
250
56
262
330
72
630
560
1400
1250
630
560
48
2000
950
950
710
1000
600
170
40
179
240
280
63
292
380
80
710
630
1600
1400
710
630
52
2240
1060
1060
800
1250
670
190
45
200
280
320
70
334
380
88

整体式PWO80、PWO100、PWO125、PWO140、PWO160、PWO180、PWO200、PWO225、PWO250、PWO280、PWO315、PWO355、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

PWO型减速器主要尺寸(整体式)              /mm

a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
L5
d­1
b­1
t1
l1
d2
b2
t2
l2
h
80
125
250
190
112
80
14
300
160
160
125
180
100
90
25
8
28
42
45
14
48.5
82
30
100
160
300
236
130
100
16
375
200
200
160
212
125
118
32
10
35
58
55
16
59
82
35
125
180
355
280
160
125
18
425
236
236
190
250
150
140
38
10
41
58
65
18
69
105
38
140
200
400
315
180
140
20
475
265
265
212
280
160
160
42
12
45
82
70
20
74.5
105
40
160
215
450
355
200
160
21
530
300
300
236
315
190
180
48
14
51.5
82
80
22
85
130
42
180
250
500
400
225
180
22
600
335
335
265
355
212
200
56
16
60
82
90
25
95
130
45
200
280
560
450
250
200
24
670
355
355
300
400
236
224
60
18
64
105
100
28
106
165
50
225
315
630
500
280
225
26
750
400
400
315
450
265
250
65
18
69
105
110
28
116
165
53
250
355
670
530
300
250
28
850
450
450
355
500
280
280
70
20
74.5
105
125
32
132
165
57
280
400
800
600
355
280
30
900
475
475
400
560
315
315
85
22
90
130
140
36
148
200
60
315
450
900
670
375
315
32
1000
560
560
450
630
355
355
90
25
95
130
150
36
158
200
67
355
500
1000
750
425
355
35
1180
670
670
500
710
400
400
100
28
106
165
170
40
179
240
75

剖分式PWO400、PWO450、PWO500、PWO560、PWO630、PWO710、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

PWO型减速器主要尺寸(剖分式)            /mm

a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
d­1
b­1
t1
l1
d2
b2
t2
l2
h
400
500
900
800
400
355
35
1250
600
600
450
630
375
110
28
116
165
180
45
190
240
55
450
560
1000
900
450
400
39
1400
670
670
500
710
425
125
32
132
165
200
45
210
280
60
500
630
1120
1000
500
450
42
1600
750
750
560
800
475
130
32
137
200
220
50
231
280
65
560
710
1250
1120
560
500
45
1800
850
850
630
900
530
150
36
158
200
250
56
262
330
72
630
800
1400
1250
630
560
48
2000
950
950
710
1000
600
170
40
179
240
280
63
292
380
80
710
900
1600
1400
710
630
52
2240
1060
1060
800
1250
670
190
45
200
280
320
70
334
380
88

PWS80、PWS100、PWS125、PWS140、PWS160、PWS180、PWS200、PWS225、PWS250、PWS280、PWS315、PWS355、PWS400、PWS450、PWS500、PWS560、PWS630、型平面二次包络环面蜗杆减速机主要尺寸(GB/T16449-1996)

PWS型减速器主要尺寸             /mm

a
H1
B
B1
C
C1
C2
D
H
L
L1
L2
L3
d­1
b­1
t1
l1
d2
b2
t2
l2
h
80
95
100
315
80
265
80
14
200
160
118
118
170
25
8
28
42
45
14
48.5
82
30
100
125
125
355
100
315
100
16
236
200
140
140
212
32
10
35
58
55
16
59
82
35
125
140
140
400
118
355
118
18
280
236
170
170
250
38
10
41
58
65
18
69
105
38
140
160
160
450
132
400
132
20
300
265
190
190
280
42
12
45
82
70
20
74.5
105
40
160
180
180
500
150
450
150
21
335
300
212
212
315
48
14
51.5
82
80
22
85
130
42
180
200
200
560
170
500
160
22
375
335
236
236
355
56
16
60
82
90
25
95
130
45
200
224
224
630
190
560
170
24
425
355
265
265
400
60
18
64
105
100
28
106
165
48
225
250
250
710
212
630
190
26
475
400
300
300
425
65
18
69
105
110
28
116
165
50
250
280
280
800
245
710
200
28
530
450
355
355
475
70
20
74.5
105
125
32
132
165
52
280
315
315
900
265
800
224
30
600
500
375
375
530
85
22
90
130
140
36
148
200
55
315
355
355
1000
300
900
250
32
670
560
425
425
560
90
25
95
130
150
36
158
200
58
355
400
400
1120
335
1000
265
35
750
600
450
450
670
100
28
106
165
170
40
179
240
400
450
450
1250
375
1120
315
35
850
670
500
500
710
110
28
116
165
180
45
190
240
65
450
500
500
1400
425
1250
355
39
950
750
560
560
800
125
32
132
165
200
45
210
280
70
500
560
560
1600
475
1400
400
42
1060
800
600
600
900
130
32
137
200
220
50
231
280
75
560
630
630
1800
530
1600
450
45
1180
900
670
670
1000
150
36
158
200
250
56
262
330
78
630
710
710
2000
600
1800
500
48
1320
1000
750
750
1100
170
40
179
240
280
63
292
380
82
710
800
800
2240
670
2000
560
52
1500
1120
850
850
1250
190
45
200
280
320
70
334
380
88

PW型平面二次包络环面蜗杆减速机基本参数(GB/T16449-1996)

1.中心距

PW型蜗杆减速器中心距a见表1。

表1     中心距a                      /mm

第一系列
80    100    125    160    200    250    315    400    500    630
第二系列
                       140    180    225    280    355    450    560    710

注:优先选用第一系列。

2.公称传动比

PW型蜗杆减速器公称传动比iN见表2。

表2    公称传动比iN

第一系列
10      12.5      16      20      25      31.5      40      50      63
第二系列
            14      18      22.4      28      35.5      45      56

PW型蜗杆减速机的额定输入功率和额定输出转矩(GB/T16449-1996)

公称
传动
比iN
输入转
速n1
r/min-1
功率
转矩
中心距/mm
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
560
630
710
额定输入功率P1/kW、额定输出转矩T2/N·m
10
1500
P1
T2
6.71
384
11.5
666
19.7
1141
25.9
1516
35.7
2093
47.5
2811
61.2
3626
81.4
4870
105
6280
138
8343
183
11087
245
14795
261
15787
347
20979
1000
P1
T2
6.20
533
10.6
923
18.2
1581
23.9
2102
33.0
2901
43.9
3897
56.6
5025
75.2
6749
97.0
8703
127
11563
169
15366
226
20505
241
21881
320
29076
413
37495
543
49291
722
65499
963
87408
750
P1
T2
5.22
591
8.94
1019
15.3
1755
20.1
2333
27.8
3220
36.9
4326
47.6
5579
63.3
7494
81.6
9664
107
12842
143
17064
190
22772
203
24300
270
32290
348
41640
457
54740
608
72740
811
97071
500
P1
T2
4.20
697
7.20
1202
12.3
2071
16.2
2754
22.4
3801
29.7
5107
38.3
6586
50.9
8849
65.7
11412
86.3
15167
115
20145
153
26896
163
28700
217
38137
280
49181
368
64653
489
85913
652
114649
12.5
1500
P1
T2
5.88
417
10.1
722
17.3
1237
22.7
1645
31.3
2270
41.7
3066
53.7
3954
71.4
5311
92.0
6849
121
9100
161
12092
215
16137
229
17220
304
22882
392
29508
1000
P1
T2
5.26
558
9.00
968
15.4
1658
20.3
2204
28.0
3042
37.2
4109
48.0
5298
63.8
7117
82.2
9178
108
12194
144
16204
192
21624
205
23074
272
30661
351
39540
461
51980
612
69072
817
92176
750
P1
T2
4.31
604
7.39
1041
12.7
1794
16.7
2386
23.0
3293
30.5
4448
39.4
5737
52.3
7665
67.5
9884
88.7
13135
118
17454
157
23292
168
24854
223
33027
288
42591
378
55993
503
74401
671
99287
500
P1
T2
3.29
676
5.65
1166
9.67
2009
12.7
2672
17.6
3688
23.3
4956
30.1
6392
40.0
8589
51.5
11076
67.8
14722
90.0
19563
120
25819
128
27857
170
37018
220
47737
289
62755
384
83390
512
111283
14
1500
P1
T2
5.45
430
9.34
745
16.0
1277
21.0
1688
29.0
2330
38.6
3165
49.8
4082
66.1
5483
85.3
7070
112
9395
149
12484
199
16660
212
17777
282
23623
364
30463
478
40047
1000
P1
T2
4.90
580
8.40
1005
14.4
1723
18.9
2277
26.1
3143
34.7
4269
44.8
5506
59.5
7396
76.7
9537
101
12673
134
16840
179
22472
191
23980
254
31865
327
41092
430
54020
571
71783
762
95793
750
P1
T2
4.00
620
6.85
1075
11.7
1853
15.4
2464
21.3
3401
28.3
4544
36.5
5860
48.5
7917
62.6
10209
82.3
13568
109
18029
146
24060
156
25674
207
34116
267
43995
351
57836
466
76854
622
102560
500
P1
T2
3.06
695
5.24
1205
8.98
2078
11.8
2761
16.3
3814
21.7
5097
27.9
6572
37.1
8833
47.8
11391
62.9
15143
83.6
20122
112
26852
119
28653
158
38075
204
49101
268
64548
356
85773
476
114463
16
1500
P1
T2
4.98
446
8.54
774
14.6
1326
19.2
1763
26.5
2433
35.3
3233
45.5
4169
60.4
5663
77.9
7303
102
9706
136
12897
182
17211
194
18365
258
24441
332
31470
437
41372
1000
P1
T2
4.51
606
7.73
1051
13.2
1801
17.4
2394
24.0
3305
31.9
4391
41.2
5663
54.7
7692
70.6
9920
92.8
13183
123
17517
165
23377
176
24945
233
33147
301
42746
395
56194
525
74604
701
99648
750
P1
T2
3.65
643
6.25
1108
10.7
1920
14.1
2553
19.4
3524
25.8
4735
33.3
6106
44.3
8114
57.1
10464
75.0
14062
99.7
18685
133
24935
142
26608
189
35357
243
45595
320
59940
425
79650
567
106292
500
P1
T2
2.62
725
4.84
1250
8.29
2154
10.9
2865
15.0
3954
20.0
5316
25.8
6855
34.3
9214
44.2
11881
58.1
15797
77.2
20991
103
28013
110
29892
146
39721
188
52223
248
67338
329
89480
439
119410
18
1500
P1
T2
4.59
460
7.86
793
13.5
1359
17.7
1817
24.4
2508
32.5
3351
41.9
4321
55.7
5742
71.8
7405
94.4
9951
125
13223
167
17646
179
18829
237
25021
306
32266
402
42417
1000
P1
T2
3.92
587
6.72
1017
11.5
1742
15.1
2316
20.9
3197
27.8
4296
35.8
5540
47.6
7362
61.4
9493
80.7
12757
107
16952
143
22623
153
24140
203
32078
262
41367
344
54381
457
72263
610
96434
750
P1
T2
3.29
646
5.65
1113
9.67
1929
12.7
2565
17.6
3540
23.3
4785
30.1
6170
40.0
8246
51.5
10633
67.8
13978
90.0
18574
120
24787
128
26743
170
35537
220
45827
289
60245
384
80055
512
106832
500
P1
T2
2.51
716
4.30
1235
7.37
2128
9.69
2831
13.4
3908
17.8
5254
22.9
6776
30.5
9109
39.3
11746
51.6
15620
68.6
20756
91.6
27698
97.7
29556
130
39275
167
50647
220
66582
292
88475
390
118068
20
1500
P1
T2
4.20
462
7.19
797
12.3
1365
16.2
1815
22.4
2505
29.7
3386
38.3
4367
50.9
5835
65.7
7524
86.3
9882
115
13144
153
17541
163
18925
217
25148
280
32431
368
42634
1000
P1
T2
3.61
593
6.18
1021
10.6
1761
13.9
2341
19.2
3231
25.5
4367
32.9
5632
43.8
7525
56.5
9704
74.2
12757
98.6
16952
132
22623
140
24408
187
32434
241
41826
316
54985
420
73066
561
97505
750
P1
T2
2.98
641
5.11
1106
8.75
1917
11.5
2549
15.9
3519
21.1
4783
27.2
6168
36.2
8243
46.6
10629
61.3
14052
81.5
18672
109
24918
116
26598
154
35332
199
45563
261
59898
347
79594
463
106217
500
P1
T2
2.31
725
3.97
1250
6.79
2154
8.93
2866
12.3
3956
16.4
5320
21.1
6860
28.1
9223
36.2
11894
47.6
15817
63.2
21018
84.4
28049
90.1
29930
120
39772
154
51289
203
67425
270
89596
360
119564
22.4
1500
P1
T2
3.84
496
6.59
808
11.3
1384
14.8
1841
20.5
2541
27.2
3435
35.1
4429
46.6
5919
60.1
7633
79.1
10147
105
13483
140
17993
150
19200
199
25514
256
32902
337
43253
1000
P1
T2
3.29
599
5.65
1039
9.67
1780
12.7
2367
17.6
3267
23.3
4416
30.1
5695
40.0
7610
51.5
9813
67.8
13046
90.0
17336
120
23134
128
24686
170
32803
220
42302
289
55611
384
73897
512
98614
750
P1
T2
2.75
654
4.70
1134
8.06
1943
10.6
2584
14.6
3567
19.4
4851
25.1
6256
33.3
8360
43.0
10781
56.5
14334
75.0
19048
100
25419
107
27124
142
36043
183
46480
241
61103
320
81195
427
108353
500
P1
T2
2.12
729
3.63
1258
6.22
2155
8.18
2868
11.3
3959
15.0
5325
19.3
6867
25.7
9234
33.1
11908
43.6
15935
57.9
21174
77.2
28257
82.4
30857
110
41004
141
52878
186
69513
247
92371
329
123268
25
1500
P1
T2
3.45
467
5.91
810
10.1
1387
13.3
1845
18.4
2546
24.4
3423
31.5
4414
41.9
5898
54.0
7606
71.0
10056
94.3
13363
126
17832
134
19028
178
25285
230
32607
303
42866
1000
P1
T2
2.94
590
5.04
1023
8.64
1773
11.4
2358
15.7
3255
20.8
4376
26.9
5643
35.7
7541
46.0
9724
60.5
12856
80.4
17083
107
22797
114
24326
152
32325
196
41685
258
54800
343
72819
457
97176
750
P1
T2
2.51
663
4.30
1143
7.37
1971
9.69
2622
13.4
3619
17.8
4865
22.9
6274
30.5
8434
39.3
10876
51.6
14463
68.6
19218
91.6
25646
97.7
27367
130
36365
167
46896
220
61650
292
81921
390
109323
500
P1
T2
1.88
710
3.23
1225
5.53
2112
7.27
2811
10.0
3880
13.3
5187
17.2
6689
22.8
9052
29.5
14091
38.7
15716
51.5
20883
68.7
27869
73.3
29738
97.4
39516
126
50959
165
66991
219
89019
293
118795
28
1500
P1
T2
3.10
453
5.31
786
9.10
1354
12.0
1791
16.5
2472
21.9
3324
28.3
4287
37.6
5763
48.7
7432
63.7
9940
84.7
13209
113
17627
121
18810
160
24995
207
32232
272
42373
1000
P1
T2
2.71
593
4.64
1023
7.95
1764
10.4
2346
14.4
3239
19.2
4355
24.7
5616
32.8
7550
42.3
9737
55.7
13023
74.0
17306
98.7
23094
105
24643
140
32746
180
42229
237
55514
315
73768
421
98443
750
P1
T2
2.27
657
3.90
1133
6.68
1953
8.78
2589
12.1
3587
16.1
4823
20.8
6220
27.6
8364
35.6
10786
46.8
14346
62.2
19063
83.0
25439
88.5
27146
118
36072
152
46517
199
61152
265
81260
354
108441
500
P1
T2
1.80
743
3.09
1281
5.30
2196
6.96
2905
9.61
4010
12.8
5397
16.5
6959
21.9
9365
28.2
12077
37.1
16174
49.3
21492
65.8
28681
70.2
30604
93.3
40668
120
52444
158
68943
210
91613
280
122257
31.5
1500
P1
T2
2.78
447
4.77
770
8.18
1328
10.7
1768
14.8
2440
19.7
3282
25.4
4232
33.8
5691
43.6
7339
57.3
12974
76.1
12974
102
17313
108
18475
144
24550
186
31658
244
41618
1000
P1
T2
2.43
585
4.17
1009
7.14
1740
9.39
2315
13.0
3196
17.2
4299
22.2
5543
29.5
7455
38.0
9614
50.0
12789
66.5
16994
88.7
22678
94.6
24199
126
32156
162
41468
213
54514
283
72440
378
96670
750
P1
T2
1.80
572
3.09
986
5.30
1700
6.96
2263
9.61
3123
12.8
4201
16.5
5418
21.9
7287
28.2
9397
37.1
12502
49.3
16613
65.8
22170
70.2
23657
93.3
31436
120
40539
158
53293
210
70818
280
94505
500
P1
T2
1.57
708
2.69
1221
4.61
2106
6.06
2787
8.36
3847
11.1
5146
14.3
6636
19.0
8932
24.5
11519
32.3
15337
42.9
20380
57.2
27196
61.1
29021
81.1
38563
105
49730
138
65376
183
86873
244
115930
35.5
1500
P1
T2
2.43
431
4.17
744
7.14
1283
9.39
1697
13.0
2343
17.2
3152
22.2
4065
29.5
5468
38.0
7051
50.0
9439
66.5
12543
88.7
16738
94.6
17861
126
23734
162
30606
213
40235
1000
P1
T2
2.20
584
3.76
1008
6.45
1738
8.48
2299
11.7
3174
15.6
4270
20.0
5507
26.6
7408
34.4
9553
45.2
12788
60.0
16993
80.1
22677
85.5
24198
114
32155
146
41466
193
54512
256
72437
341
96666
750
P1
T2
1.88
655
3.23
1130
5.53
1949
7.27
2595
10.0
3582
13.3
4820
17.2
6216
22.8
8363
29.5
10784
38.7
14352
51.5
19072
68.7
25451
73.3
27158
97.4
36089
126
46539
165
61180
219
81298
293
108490
500
P1
T2
1.49
738
2.55
1273
4.38
2196
5.75
2906
7.94
4011
10.6
5402
13.6
6966
18.1
9318
23.3
12016
30.6
16108
40.7
21405
54.4
28565
58.0
30481
77.1
40503
99.4
52232
131
68665
174
91243
232
121762
40
1500
P1
T2
2.27
440
3.90
759
6.68
1310
8.78
1744
12.1
2408
16.1
3240
20.8
4178
27.6
5623
35.6
7251
46.8
9651
62.2
12825
83.0
17115
88.5
18263
118
24268
152
31295
199
41141
265
54669
1000
P1
T2
1.88
547
3.23
943
5.53
1626
7.27
2165
10.0
2989
13.3
4022
17.2
5187
22.8
6980
29.5
9001
38.7
11981
51.5
15920
68.7
21246
73.3
22671
97.4
30125
126
38849
165
51071
219
67864
293
90564
750
P1
T2
1.65
629
2.82
1085
4.84
1872
6.36
2494
8.78
3442
11.7
4633
15.0
5975
20.0
8041
25.8
10370
33.9
13805
45.0
18345
60.1
24481
64.1
26123
85.2
34712
110
44764
144
58847
192
78198
256
104354
500
P1
T2
1.22
659
2.08
1138
3.57
1964
4.69
2617
6.48
3613
8.61
4867
11.1
6276
14.8
8452
19.0
10900
25.0
14520
33.2
19295
44.3
25748
47.3
27475
62.9
36510
81.1
47082
107
61895
142
82247
189
109758
45
1500
P1
T2
2.04
435
3.49
751
5.99
1304
7.87
1737
10.9
2397
14.4
3227
18.6
4161
24.7
5600
31.9
7222
41.9
9614
55.7
12776
74.4
17049
79.4
18193
105
24175
136
31175
179
40983
238
54459
1000
P1
T2
1.76
565
3.02
975
5.18
1693
6.81
2293
9.40
3112
12.5
4189
16.1
5401
21.4
7270
27.6
9375
36.3
12480
48.2
16584
64.4
22131
68.7
23615
91.3
31381
118
40468
155
53199
206
70692
274
94338
750
P1
T2
1.57
661
2.69
1140
4.61
1966
6.06
2602
8.36
3592
11.1
4837
14.3
6238
19.0
8343
24.5
10759
32.3
14237
42.9
18918
57.2
25246
61.1
26939
81.1
35797
105
46163
138
60686
183
80641
244
107615
500
P1
T2
1.29
773
2.22
1334
3.80
2303
5.00
3069
6.90
4238
9.16
5712
11.8
7364
15.7
9852
20.2
12705
26.6
17046
35.4
22651
47.2
30227
50.4
32255
66.9
42861
86.3
55272
113
72661
151
96554
201
128849
50
1500
P1
T2
1.84
428
3.16
744
5.41
1275
7.12
1699
9.82
2345
13.1
3157
16.8
4072
22.4
5482
28.8
7069
37.9
9414
50.4
12510
87.2
16694
71.7
17814
95.3
23671
123
30525
162
40129
215
53324
1000
P1
T2
1.61
560
2.76
974
4.72
1668
6.21
2223
8.57
3068
11.4
4132
14.7
5328
19.5
7173
25.2
9250
33.1
12318
43.9
16369
58.6
21844
62.6
23309
83.2
30974
107
39943
141
52509
187
69776
250
93115
750
P1
T2
1.33
611
2.28
1055
3.92
1820
5.15
2425
7.10
3347
9.44
4508
12.2
5814
16.2
7828
20.9
10095
27.4
13446
36.4
17867
48.6
23843
51.9
25442
69.0
33808
88.9
43598
117
57315
155
76161
207
101636
500
P1
T2
1.02
662
1.74
1143
2.99
1973
3.94
2631
5.43
3632
7.22
4895
9.31
6313
12.4
8507
16.0
10970
21.0
14622
27.9
19430
37.2
25929
39.7
27668
52.7
36766
68.0
47412
89.4
62328
119
82823
159
110526
56
1500
P1
T2
1.69
430
2.89
747
4.95
1280
6.51
1706
8.99
2355
11.9
3172
15.4
4090
20.5
5471
26.4
7150
34.7
9523
46.1
12654
61.5
16887
65.6
18019
87.2
23944
112
30878
148
40592
196
53940
1000
P1
T2
1.45
555
2.49
964
4.26
1652
5.60
2202
7.73
3039
10.3
4094
13.2
5279
17.6
7062
22.7
9228
29.8
12291
39.7
16332
52.9
21795
56.5
23257
75.0
30905
96.8
39854
127
52393
169
69620
226
92907
750
P1
T2
1.33
670
2.28
1157
3.92
1996
5.14
2661
7.10
3673
9.44
4948
12.2
6381
16.2
8595
20.9
11083
27.4
14766
36.4
19621
48.6
24184
51.9
27940
69.0
37128
88.9
47879
117
62942
155
83639
207
111615
500
P1
T2
1.10
787
1.88
1359
3.22
2345
4.24
3106
5.85
4287
7.78
5780
10.0
7453
13.3
10118
17.2
13048
22.6
17274
30.0
22954
40.1
30631
42.7
32686
56.8
43434
73.2
56011
96.3
73633
128
97845
171
130572
63
1500
P1
T2
1.49
418
2.55
727
4.38
1246
5.75
1661
7.94
2293
10.6
3090
13.6
3984
18.1
5367
23.3
6921
30.7
9221
40.7
12254
54.4
16352
58.0
17449
77.1
23187
99.4
29901
131
39308
174
52234
1000
P1
T2
1.33
562
2.28
976
3.92
1673
5.15
2230
7.10
3078
9.44
4147
12.2
5347
16.2
7203
20.9
9289
27.4
12376
36.4
16446
48.6
21946
51.9
23419
69.0
31119
88.9
40130
117
52756
155
70103
207
93551
750
P1
T2
1.22
673
2.08
1162
3.57
2005
4.69
2673
6.48
3690
8.61
4972
11.1
6412
14.8
8638
19.0
11279
25.0
14845
33.2
19726
44.3
26324
47.3
28090
62.9
37327
81.1
48135
107
63279
142
84087
189
112213
500
P1
T2
0.82
644
1.41
1112
2.42
1921
3.18
2563
4.39
3538
5.83
4771
7.52
6153
9.99
8297
12.9
10699
16.9
14269
22.5
18961
30.0
25303
32.1
27000
42.6
35879
54.9
46268
72.2
60824
96.0
80825
128
107859

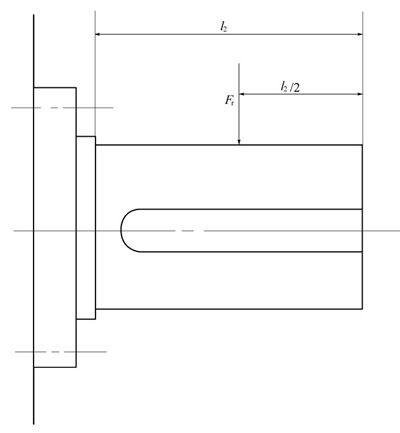

PW型蜗杆减速机输出轴轴端许用径向力F(GB/T16449-1996)

PW型蜗杆减速器输出轴轴端许用径向力F。

许用径向力F1

中心距/mm
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
560
630
710
许用径向力/N
2250
3500
5000
6500
9000
11000
14000
17000
21700
27000
31000
35000
40000
43000
46000
49000
52000
56000

PW型蜗杆减速机的传动效率η(GB/T16449-1996)

公称传
动比iN
输入转
速1/
rmin-1
中心距/mm
80
100
125
140
160
180
200
225
250
280~710
传动效率η/%
10
1500
90
91
91
92
92
93
93
94
94
95
1000
90
91
91
92
92
93
93
94
94
95
750
89
89.5
90
91
91
92
92
93
93
94
500
87
87.5
88
89
89
90
90
91
91
92
12.5
1500
89
90
90
91
91
92.5
92.5
93.5
93.5
94.5
1000
89
90
90
91
91
92.5
92.5
93.5
93.5
94.5
750
88
88.5
89
90
90
91.5
91.5
92
92
93
500
86
86.5
87
88
88
89
89
90
90
91
14
1500
88.5
89.5
89.5
91
91
92
92
93
93
91
1000
88.5
89.5
89.5
91
91
92
92
93
93
94
750
87
88
88.5
89.5
89.5
91
91
91.5
91.5
92.5
500
85
86
86.5
87.5
87.5
88
88
89
89
90
16
1500
88
89
89
90
90
91
91
92
92
93
1000
88
89
89
90
90
91
91
92
92
93
750
86.5
87
88
89
89
90
90
91
91
92
500
84
84.5
85
86
86
87
87
88
88
89
18
1500
87.5
88
88
89.5
89.5
90
90
91
91
92
1000
87
88
88
89
89
90
90
91
91
92
750
85.5
86
87
88
88
89.5
89.5
90
90
91
500
83
83.5
84
85
85
86
86
87
87
88
20
1500
86.5
87
87
88
88
89.5
89.5
90
90
91
1000
86
86.5
87
88
88
89.5
89.5
90
90
91
750
84.5
85
86
87
87
89
89
89.5
89.5
90
500
82
82.5
83
84
84
85
85
86
86
87
22.4
1500
85.5
86
86
87
87
88.5
88.5
89
89
90
1000
85
86
86
87
87
88.5
88.5
89
89
90
750
83.5
84.5
84.5
85.5
85.5
87.5
87.5
88
88
89
500
80.5
81
81
82
82
83
83
84
84
85.5
25
1500
85
86
86
87
87
88
88
88.5
88.5
89
1000
84
85
86
87
87
88
88
88.5
88.5
89
750
83.5
84
85
85
86
86
87
87
88
500
79
79.5
80
81
81
81.5
81.5
83
84
85
28
1500
82.5
83
83.5
84
84
85
85
85
86
87.5
1000
82
82.5
83
84
84
85
85
86
86
87.5
750
81
81.5
82
83
83
84
84
85
85
86
500
77
77.5
77.5
78
78
79
79
80
80
81.5
31.5
1500
80
80.5
81
82
82
83
83
84
84
85
1000
80
80.5
81
82
82
83
83
84
84
85
750
77
77.5
78
79
79
80
80
81
81
82
500
73
73.5
74
74.5
74.5
75.5
75.5
76
76
77.5
35.5
1500
78.5
79
79.5
80
80
81
81
82
82
83.5
1000
78.5
79
79.5
80
80
81
81
82
82
83.5
750
77
77.5
78
79
79
80
80
81
81
82
500
73
73.5
74
74.5
74.5
75.5
75.5
76
76
77.5
40
1500
76
76.5
77
78
78
79
79
80
80
81
1000
76
76.5
77
78
78
79
79
80
80
81
750
75
75.5
76
77
77
78
78
79
79
80
500
71
71.5
72
73
73
74
74
75
75
76
45
1500
74.5
75
76
77
77
78
78
79
79
80
1000
74.5
75
76
77
77
78
78
79
79
80
750
73.5
74
74.5
75
75
76
76
76.5
76.5
77
500
69.5
70
70.5
71.5
71.5
72.5
72.5
73
73
74.5
50
1500
73
74
74
75
75
76
76
77
77
78
1000
73
74
74
75
75
76
76
77
77
78
750
72
72.5
73
74
74
75
75
76
76
77
500
68
68.5
69
70
70
71
71
72
72
73
56
1500
71.5
72.5
72.5
73.5
73.5
74.5
74.5
75
76
77
1000
71.5
72.5
72.5
73.5
73.5
74.5
74.5
75
76
77
750
70.5
71
71.5
72.5
72.5
73.5
73.5
74.5
74.5
75.5
500
67
67.5
68
68.5
68.5
69.5
69.5
71
71
71.5
63
1500
70
71
71
72
72
73
73
74
74
75
1000
70
71
71
72
72
73
73
74
74
75
750
69
69.5
70
71
71
72
72
73
73
74
500
65
65.5
66
67
67
68
68
69
69
70

PW型平面二次包络环面蜗杆减速机的选用(GB/T16449-1996)

1.选用系数

(1)选用系数KA见表1。

表1    选用系数KA

原动机
载荷性质
(工作机特性)
每日工作时间/h
≤0.5
>0.5~1
>1~2
>2~10
>10
KA
电动机,汽轮机燃气轮机
(启动转矩小,偶尔作用)
均匀
0.6
0.7
0.9
1
1.2
轻度冲击
0.8
0.9
1.0
1.2
1.3
中等冲击
0.9
1.0
1.2
1.3
1.5
强烈冲击
1.1
1.2
1.3
1.5
1.75
汽轮机,燃气轮机,液动机
或电动机(启动转矩大,经
常作用)
均匀
0.7
0.8
1
1.1
1.3
轻度冲击
0.9
1
1.1
1.3
1.4
中等冲击
1
1.1
1.3
1.4
1.6
强烈冲击
1.1
1.3
1.4
1.6
1.9
多缸内燃机
均匀
0.8
0.9
1.1
1.3
1.4
轻度冲击
1.0
1.1
1.3
1.4
1.5
中等冲击
1.1
1.3
1.4
1.5
1.8
强烈冲击
1.3
1.4
1.5
1.8
2
单缸内燃机
均匀
0.9
1.1
1.3
1.4
1.6
轻度冲击
1.1
1.3
1.4
1.6
1.8
中等冲击
1.3
1.4
1.6
1.8
2
强烈冲击
1.4
1.6
1.8
2
2.3或更大

注:工作机工作情况举例如下。

均匀载荷:发电机、均匀装料的带式或板式输送机,螺旋输送机,轻型卷扬机,包装机械,机床进给装置,通风机,轻型离心机,离心泵,稀液料和密度均匀物料搅拌机和混合机,按最大剪切力矩设计的冲压机。

轻度冲击:不均匀装料的带式或板式输送机,机床主传动装置,重型卷扬机,起重机旋转机构,工矿通风机,重型离心机,离心泵,粘性液料及密度不均匀物料搅拌机和混合机,多缸柱塞泵,给料泵,挤压机,压延机,回转窑,锌、铝带材、线材、型材轧机。

中等冲击:橡胶挤压机,经常起动的塑料混合机,轻型球磨机,木材加工机械,钢坯初轧机,单缸活塞泵。

强烈冲击:铲斗链传动,筛传动装置,单斗挖土机,重型球磨机,橡胶混炼机,冶金机械,重型给料泵,旋转式钻探设备,压砖机,除鳞机,冷轧机,压块机。

(2)启动频率系数见表2。

表2    启动频率系数K1

每小时启动次数
≤10
>10~60
>60~400
启动频率系数K1
1
1.1
1.2

(3)小时负荷率系数K2见表3。

表3    小时负荷率系数K2

小时负荷率Jc/%
100
80
60
40
20
小时负荷率系数K2
1
0.95
0.88
0.77
0.6

注:1.Jc=1h内负荷作用时间(min)/60×100%。

        2.Jc<20%时按Jc=20%计。

(4)冷却方式系数K4见表4。

表4    冷却方式系数K4

冷却方式
减速器中心距a/mm
蜗杆转速n1/r·min-1
1500
1000
750
500
冷却方式系数K4
自然冷却
(无风扇)
80
1
1
1
1
100~225
1.37
1.59
1.59
1.33
250~710
1.51
1.85
1.89
1.78
风扇冷却
80~710
1

2.选用条件

选用减速器应知:原动机、工作机类型及载荷性质,每日平均运转时间,启动频率和环境温度。

PW型平面二次包络环面蜗杆减速机的润滑(GB/T16449-1996)

润滑

    (1)减速器一般采用油池润滑,当蜗杆计算圆滑动速度vs>10m/s时,采用强制润滑。

    (2)减速器用润滑油粘度指数(Ⅵ)应大于100。

    (3)减速器采用合成蜗轮蜗杆油。

    (4)减速器润滑油油品按下表规定。允许采用润滑性能相当或更高的油品。

润滑油油品



输入转速/r·min-1
中心距/mm
80   100   125   160   200   250   315   400   500   630
                  140   180   225   280   355   450   560   710
1500
1000
750
500
                                                  320蜗轮蜗杆油①
460蜗轮蜗杆油
680蜗轮蜗杆油
