产品名称：PWO平面二次包络环面蜗杆减速机

	产品名称：PWO平面二次包络环面蜗杆减速机
	产品介绍：PW型平面二次包络环面蜗杆减速机简介（GB/T16449-1996）PW型平面二次包络环面蜗杆减速器（GB/T16449—1996）其蜗齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的

产品简介：

PW型平面二次包络环面蜗杆减速机简介（GB/T16449-1996）

PW型平面二次包络环面蜗杆减速器（GB/T16449—1996）其蜗齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种型式，适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。

工作条件：两轴交角为90°；蜗杆转速不超过1500r/min；工作环境温度为0～40℃，当环境温度低于0℃或高于40℃时，启动前润滑油要相应加热或冷却；蜗杆轴可正、反向运转。

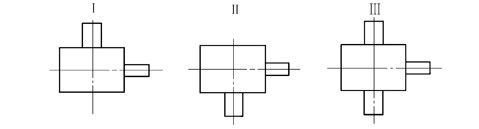

PW型平面二次包络环面蜗杆减速机型号与标记（GB/T16449-1996）

1.型号

(1）PWU型—蜗杆在蜗轮之下平面二次包络环面蜗杆减速器；

(2）PWO型—蜗杆在蜗轮之上平面二次包络环面蜗杆减速器

(3）PWS型—蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。

2.标记

整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

PWU型减速器主要尺寸（整体式）        /mm a H1 B B1 C C1 D H L L1 L2 L3 L4 L5 d­1 b­1 t1 l1 d2 b2 t2 l2 h 80 100 250 190 112 80 14 315 160 160 125 180 100 90 25 8 28 42 45 14 48.5 82 30 100 112 300 236 130 100 16 355 200 200 160 212 125 118 32 10 35 58 55 16 59 82 35 125 125 355 280 160 125 18 450 236 236 190 250 150 140 38 10 41 58 65 18 69 105 38 140 140 400 315 180 140 20 500 265 265 212 280 160 160 42 12 45 82 70 20 74.5 105 40 160 160 450 355 200 160 21 560 300 300 236 315 190 180 48 14 51.5 82 80 22 85 130 42 180 180 500 400 225 180 22 630 335 335 265 355 212 200 56 16 60 82 90 25 95 130 45 200 200 560 450 250 200 24 710 355 355 300 400 236 224 60 18 64 105 100 28 106 165 50 225 225 630 500 280 225 26 800 400 400 315 450 265 250 65 18 69 105 110 28 116 165 53 250 250 670 530 300 250 28 850 450 450 355 500 280 280 70 20 74.5 105 125 32 132 165 56 280 280 800 600 355 280 30 950 475 475 400 560 315 315 85 22 90 130 140 36 148 200 60 315 315 900 670 375 315 32 1060 560 560 450 630 355 355 90 25 95 130 150 36 158 200 67 355 355 1000 750 425 355 35 1250 670 670 500 710 400 400 100 28 106 165 170 40 179 240 75

剖分式PWU400、PWU450、PWU500、PWU560、PWU630、PWU710、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

PWU型减速器主要尺寸（剖分式）           /mm

a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	d­1	b­1	t1	l1	d2	b2	t2	l2	h
400	355	900	800	400	355	35	1250	600	600	450	630	375	110	28	116	165	180	45	190	240	55
450	400	1000	900	450	400	39	1400	670	670	500	710	425	125	32	132	165	200	45	210	280	60
500	450	1120	1000	500	450	42	1600	750	750	560	800	475	130	32	137	200	220	50	231	280	65
560	500	1250	1120	560	500	45	1800	850	850	630	900	530	150	36	158	200	250	56	262	330	72
630	560	1400	1250	630	560	48	2000	950	950	710	1000	600	170	40	179	240	280	63	292	380	80
710	630	1600	1400	710	630	52	2240	1060	1060	800	1250	670	190	45	200	280	320	70	334	380	88

整体式PWO80、PWO100、PWO125、PWO140、PWO160、PWO180、PWO200、PWO225、PWO250、PWO280、PWO315、PWO355、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

PWO型减速器主要尺寸（整体式）              /mm

a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	L5	d­1	b­1	t1	l1	d2	b2	t2	l2	h
80	125	250	190	112	80	14	300	160	160	125	180	100	90	25	8	28	42	45	14	48.5	82	30
100	160	300	236	130	100	16	375	200	200	160	212	125	118	32	10	35	58	55	16	59	82	35
125	180	355	280	160	125	18	425	236	236	190	250	150	140	38	10	41	58	65	18	69	105	38
140	200	400	315	180	140	20	475	265	265	212	280	160	160	42	12	45	82	70	20	74.5	105	40
160	215	450	355	200	160	21	530	300	300	236	315	190	180	48	14	51.5	82	80	22	85	130	42
180	250	500	400	225	180	22	600	335	335	265	355	212	200	56	16	60	82	90	25	95	130	45
200	280	560	450	250	200	24	670	355	355	300	400	236	224	60	18	64	105	100	28	106	165	50
225	315	630	500	280	225	26	750	400	400	315	450	265	250	65	18	69	105	110	28	116	165	53
250	355	670	530	300	250	28	850	450	450	355	500	280	280	70	20	74.5	105	125	32	132	165	57
280	400	800	600	355	280	30	900	475	475	400	560	315	315	85	22	90	130	140	36	148	200	60
315	450	900	670	375	315	32	1000	560	560	450	630	355	355	90	25	95	130	150	36	158	200	67
355	500	1000	750	425	355	35	1180	670	670	500	710	400	400	100	28	106	165	170	40	179	240	75

剖分式PWO400、PWO450、PWO500、PWO560、PWO630、PWO710、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

PWO型减速器主要尺寸（剖分式）            /mm

a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	d­1	b­1	t1	l1	d2	b2	t2	l2	h
400	500	900	800	400	355	35	1250	600	600	450	630	375	110	28	116	165	180	45	190	240	55
450	560	1000	900	450	400	39	1400	670	670	500	710	425	125	32	132	165	200	45	210	280	60
500	630	1120	1000	500	450	42	1600	750	750	560	800	475	130	32	137	200	220	50	231	280	65
560	710	1250	1120	560	500	45	1800	850	850	630	900	530	150	36	158	200	250	56	262	330	72
630	800	1400	1250	630	560	48	2000	950	950	710	1000	600	170	40	179	240	280	63	292	380	80
710	900	1600	1400	710	630	52	2240	1060	1060	800	1250	670	190	45	200	280	320	70	334	380	88

PWS80、PWS100、PWS125、PWS140、PWS160、PWS180、PWS200、PWS225、PWS250、PWS280、PWS315、PWS355、PWS400、PWS450、PWS500、PWS560、PWS630、型平面二次包络环面蜗杆减速机主要尺寸（GB/T16449-1996）

PWS型减速器主要尺寸             /mm

a	H1	B	B1	C	C1	C2	D	H	L	L1	L2	L3	d­1	b­1	t1	l1	d2	b2	t2	l2	h
80	95	100	315	80	265	80	14	200	160	118	118	170	25	8	28	42	45	14	48.5	82	30
100	125	125	355	100	315	100	16	236	200	140	140	212	32	10	35	58	55	16	59	82	35
125	140	140	400	118	355	118	18	280	236	170	170	250	38	10	41	58	65	18	69	105	38
140	160	160	450	132	400	132	20	300	265	190	190	280	42	12	45	82	70	20	74.5	105	40
160	180	180	500	150	450	150	21	335	300	212	212	315	48	14	51.5	82	80	22	85	130	42
180	200	200	560	170	500	160	22	375	335	236	236	355	56	16	60	82	90	25	95	130	45
200	224	224	630	190	560	170	24	425	355	265	265	400	60	18	64	105	100	28	106	165	48
225	250	250	710	212	630	190	26	475	400	300	300	425	65	18	69	105	110	28	116	165	50
250	280	280	800	245	710	200	28	530	450	355	355	475	70	20	74.5	105	125	32	132	165	52
280	315	315	900	265	800	224	30	600	500	375	375	530	85	22	90	130	140	36	148	200	55
315	355	355	1000	300	900	250	32	670	560	425	425	560	90	25	95	130	150	36	158	200	58
355	400	400	1120	335	1000	265	35	750	600	450	450	670	100	28	106	165	170	40	179	240	62
400	450	450	1250	375	1120	315	35	850	670	500	500	710	110	28	116	165	180	45	190	240	65
450	500	500	1400	425	1250	355	39	950	750	560	560	800	125	32	132	165	200	45	210	280	70
500	560	560	1600	475	1400	400	42	1060	800	600	600	900	130	32	137	200	220	50	231	280	75
560	630	630	1800	530	1600	450	45	1180	900	670	670	1000	150	36	158	200	250	56	262	330	78
630	710	710	2000	600	1800	500	48	1320	1000	750	750	1100	170	40	179	240	280	63	292	380	82
710	800	800	2240	670	2000	560	52	1500	1120	850	850	1250	190	45	200	280	320	70	334	380	88

PW型平面二次包络环面蜗杆减速机基本参数（GB/T16449-1996）

1.中心距

PW型蜗杆减速器中心距a见表1。

表1     中心距a                      /mm

第一系列	80    100    125    160    200    250    315    400    500    630
第二系列	140    180    225    280    355    450    560    710

注：优先选用第一系列。

2.公称传动比

PW型蜗杆减速器公称传动比iN见表2。

表2    公称传动比iN

第一系列	10      12.5      16      20      25      31.5      40      50      63
第二系列	14      18      22.4      28      35.5      45      56

PW型蜗杆减速机的额定输入功率和额定输出转矩（GB/T16449-1996）

公称 传动 比iN	输入转 速n1 r/min-1	功率 转矩	中心距/mm
			80	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710
			额定输入功率P1/kW、额定输出转矩T2/N·m
10	1500	P1 T2	6.71 384	11.5 666	19.7 1141	25.9 1516	35.7 2093	47.5 2811	61.2 3626	81.4 4870	105 6280	138 8343	183 11087	245 14795	261 15787	347 20979	—	—	—	—
	1000	P1 T2	6.20 533	10.6 923	18.2 1581	23.9 2102	33.0 2901	43.9 3897	56.6 5025	75.2 6749	97.0 8703	127 11563	169 15366	226 20505	241 21881	320 29076	413 37495	543 49291	722 65499	963 87408
	750	P1 T2	5.22 591	8.94 1019	15.3 1755	20.1 2333	27.8 3220	36.9 4326	47.6 5579	63.3 7494	81.6 9664	107 12842	143 17064	190 22772	203 24300	270 32290	348 41640	457 54740	608 72740	811 97071
	500	P1 T2	4.20 697	7.20 1202	12.3 2071	16.2 2754	22.4 3801	29.7 5107	38.3 6586	50.9 8849	65.7 11412	86.3 15167	115 20145	153 26896	163 28700	217 38137	280 49181	368 64653	489 85913	652 114649
12.5	1500	P1 T2	5.88 417	10.1 722	17.3 1237	22.7 1645	31.3 2270	41.7 3066	53.7 3954	71.4 5311	92.0 6849	121 9100	161 12092	215 16137	229 17220	304 22882	392 29508	—	—	—
	1000	P1 T2	5.26 558	9.00 968	15.4 1658	20.3 2204	28.0 3042	37.2 4109	48.0 5298	63.8 7117	82.2 9178	108 12194	144 16204	192 21624	205 23074	272 30661	351 39540	461 51980	612 69072	817 92176
	750	P1 T2	4.31 604	7.39 1041	12.7 1794	16.7 2386	23.0 3293	30.5 4448	39.4 5737	52.3 7665	67.5 9884	88.7 13135	118 17454	157 23292	168 24854	223 33027	288 42591	378 55993	503 74401	671 99287
	500	P1 T2	3.29 676	5.65 1166	9.67 2009	12.7 2672	17.6 3688	23.3 4956	30.1 6392	40.0 8589	51.5 11076	67.8 14722	90.0 19563	120 25819	128 27857	170 37018	220 47737	289 62755	384 83390	512 111283
14	1500	P1 T2	5.45 430	9.34 745	16.0 1277	21.0 1688	29.0 2330	38.6 3165	49.8 4082	66.1 5483	85.3 7070	112 9395	149 12484	199 16660	212 17777	282 23623	364 30463	478 40047	—	—
	1000	P1 T2	4.90 580	8.40 1005	14.4 1723	18.9 2277	26.1 3143	34.7 4269	44.8 5506	59.5 7396	76.7 9537	101 12673	134 16840	179 22472	191 23980	254 31865	327 41092	430 54020	571 71783	762 95793
	750	P1 T2	4.00 620	6.85 1075	11.7 1853	15.4 2464	21.3 3401	28.3 4544	36.5 5860	48.5 7917	62.6 10209	82.3 13568	109 18029	146 24060	156 25674	207 34116	267 43995	351 57836	466 76854	622 102560
	500	P1 T2	3.06 695	5.24 1205	8.98 2078	11.8 2761	16.3 3814	21.7 5097	27.9 6572	37.1 8833	47.8 11391	62.9 15143	83.6 20122	112 26852	119 28653	158 38075	204 49101	268 64548	356 85773	476 114463
16	1500	P1 T2	4.98 446	8.54 774	14.6 1326	19.2 1763	26.5 2433	35.3 3233	45.5 4169	60.4 5663	77.9 7303	102 9706	136 12897	182 17211	194 18365	258 24441	332 31470	437 41372	—	—
	1000	P1 T2	4.51 606	7.73 1051	13.2 1801	17.4 2394	24.0 3305	31.9 4391	41.2 5663	54.7 7692	70.6 9920	92.8 13183	123 17517	165 23377	176 24945	233 33147	301 42746	395 56194	525 74604	701 99648
	750	P1 T2	3.65 643	6.25 1108	10.7 1920	14.1 2553	19.4 3524	25.8 4735	33.3 6106	44.3 8114	57.1 10464	75.0 14062	99.7 18685	133 24935	142 26608	189 35357	243 45595	320 59940	425 79650	567 106292
	500	P1 T2	2.62 725	4.84 1250	8.29 2154	10.9 2865	15.0 3954	20.0 5316	25.8 6855	34.3 9214	44.2 11881	58.1 15797	77.2 20991	103 28013	110 29892	146 39721	188 52223	248 67338	329 89480	439 119410
18	1500	P1 T2	4.59 460	7.86 793	13.5 1359	17.7 1817	24.4 2508	32.5 3351	41.9 4321	55.7 5742	71.8 7405	94.4 9951	125 13223	167 17646	179 18829	237 25021	306 32266	402 42417	—	—
	1000	P1 T2	3.92 587	6.72 1017	11.5 1742	15.1 2316	20.9 3197	27.8 4296	35.8 5540	47.6 7362	61.4 9493	80.7 12757	107 16952	143 22623	153 24140	203 32078	262 41367	344 54381	457 72263	610 96434
	750	P1 T2	3.29 646	5.65 1113	9.67 1929	12.7 2565	17.6 3540	23.3 4785	30.1 6170	40.0 8246	51.5 10633	67.8 13978	90.0 18574	120 24787	128 26743	170 35537	220 45827	289 60245	384 80055	512 106832
	500	P1 T2	2.51 716	4.30 1235	7.37 2128	9.69 2831	13.4 3908	17.8 5254	22.9 6776	30.5 9109	39.3 11746	51.6 15620	68.6 20756	91.6 27698	97.7 29556	130 39275	167 50647	220 66582	292 88475	390 118068
20	1500	P1 T2	4.20 462	7.19 797	12.3 1365	16.2 1815	22.4 2505	29.7 3386	38.3 4367	50.9 5835	65.7 7524	86.3 9882	115 13144	153 17541	163 18925	217 25148	280 32431	368 42634	—	—
	1000	P1 T2	3.61 593	6.18 1021	10.6 1761	13.9 2341	19.2 3231	25.5 4367	32.9 5632	43.8 7525	56.5 9704	74.2 12757	98.6 16952	132 22623	140 24408	187 32434	241 41826	316 54985	420 73066	561 97505
	750 , P1 T2	2.98 641	5.11 1106	8.75 1917	11.5 2549	15.9 3519	21.1 4783	27.2 6168	36.2 8243	46.6 10629	61.3 14052	81.5 18672	109 24918	116 26598	154 35332	199 45563	261 59898	347 79594	463 106217
	500	P1 T2	2.31 725	3.97 1250	6.79 2154	8.93 2866	12.3 3956	16.4 5320	21.1 6860	28.1 9223	36.2 11894	47.6 15817	63.2 21018	84.4 28049	90.1 29930	120 39772	154 51289	203 67425	270 89596	360 119564
22.4	1500	P1 T2	3.84 496	6.59 808	11.3 1384	14.8 1841	20.5 2541	27.2 3435	35.1 4429	46.6 5919	60.1 7633	79.1 10147	105 13483	140 17993	150 19200	199 25514	256 32902	337 43253	—	—
	1000	P1 T2	3.29 599	5.65 1039	9.67 1780	12.7 2367	17.6 3267	23.3 4416	30.1 5695	40.0 7610	51.5 9813	67.8 13046	90.0 17336	120 23134	128 24686	170 32803	220 42302	289 55611	384 73897	512 98614
	750	P1 T2	2.75 654	4.70 1134	8.06 1943	10.6 2584	14.6 3567	19.4 4851	25.1 6256	33.3 8360	43.0 10781	56.5 14334	75.0 19048	100 25419	107 27124	142 36043	183 46480	241 61103	320 81195	427 108353
	500	P1 T2	2.12 729	3.63 1258	6.22 2155	8.18 2868	11.3 3959	15.0 5325	19.3 6867	25.7 9234	33.1 11908	43.6 15935	57.9 21174	77.2 28257	82.4 30857	110 41004	141 52878	186 69513	247 92371	329 123268
25	1500	P1 T2	3.45 467	5.91 810	10.1 1387	13.3 1845	18.4 2546	24.4 3423	31.5 4414	41.9 5898	54.0 7606	71.0 10056	94.3 13363	126 17832	134 19028	178 25285	230 32607	303 42866	—	—
	1000	P1 T2	2.94 590	5.04 1023	8.64 1773	11.4 2358	15.7 3255	20.8 4376	26.9 5643	35.7 7541	46.0 9724	60.5 12856	80.4 17083	107 22797	114 24326	152 32325	196 41685	258 54800	343 72819	457 97176
	750	P1 T2	2.51 663	4.30 1143	7.37 1971	9.69 2622	13.4 3619	17.8 4865	22.9 6274	30.5 8434	39.3 10876	51.6 14463	68.6 19218	91.6 25646	97.7 27367	130 36365	167 46896	220 61650	292 81921	390 109323
	500	P1 T2	1.88 710	3.23 1225	5.53 2112	7.27 2811	10.0 3880	13.3 5187	17.2 6689	22.8 9052	29.5 14091	38.7 15716	51.5 20883	68.7 27869	73.3 29738	97.4 39516	126 50959	165 66991	219 89019	293 118795
28	1500	P1 T2	3.10 453	5.31 786	9.10 1354	12.0 1791	16.5 2472	21.9 3324	28.3 4287	37.6 5763	48.7 7432	63.7 9940	84.7 13209	113 17627	121 18810	160 24995	207 32232	272 42373	—	—
	1000	P1 T2	2.71 593	4.64 1023	7.95 1764	10.4 2346	14.4 3239	19.2 4355	24.7 5616	32.8 7550	42.3 9737	55.7 13023	74.0 17306	98.7 23094	105 24643	140 32746	180 42229	237 55514	315 73768	421 98443
	750	P1 T2	2.27 657	3.90 1133	6.68 1953	8.78 2589	12.1 3587	16.1 4823	20.8 6220	27.6 8364	35.6 10786	46.8 14346	62.2 19063	83.0 25439	88.5 27146	118 36072	152 46517	199 61152	265 81260	354 108441
	500	P1 T2	1.80 743	3.09 1281	5.30 2196	6.96 2905	9.61 4010	12.8 5397	16.5 6959	21.9 9365	28.2 12077	37.1 16174	49.3 21492	65.8 28681	70.2 30604	93.3 40668	120 52444	158 68943	210 91613	280 122257
31.5	1500	P1 T2	2.78 447	4.77 770	8.18 1328	10.7 1768	14.8 2440	19.7 3282	25.4 4232	33.8 5691	43.6 7339	57.3 12974	76.1 12974	102 17313	108 18475	144 24550	186 31658	244 41618	—	—
	1000	P1 T2	2.43 585	4.17 1009	7.14 1740	9.39 2315	13.0 3196	17.2 4299	22.2 5543	29.5 7455	38.0 9614	50.0 12789	66.5 16994	88.7 22678	94.6 24199	126 32156	162 41468	213 54514	283 72440	378 96670
	750	P1 T2	1.80 572	3.09 986	5.30 1700	6.96 2263	9.61 3123	12.8 4201	16.5 5418	21.9 7287	28.2 9397	37.1 12502	49.3 16613	65.8 22170	70.2 23657	93.3 31436	120 40539	158 53293	210 70818	280 94505
	500	P1 T2	1.57 708	2.69 1221	4.61 2106	6.06 2787	8.36 3847	11.1 5146	14.3 6636	19.0 8932	24.5 11519	32.3 15337	42.9 20380	57.2 27196	61.1 29021	81.1 38563	105 49730	138 65376	183 86873	244 115930
35.5	1500	P1 T2	2.43 431	4.17 744	7.14 1283	9.39 1697	13.0 2343	17.2 3152	22.2 4065	29.5 5468	38.0 7051	50.0 9439	66.5 12543	88.7 16738	94.6 17861	126 23734	162 30606	213 40235	—	—
	1000	P1 T2	2.20 584	3.76 1008	6.45 1738	8.48 2299	11.7 3174	15.6 4270	20.0 5507	26.6 7408	34.4 9553	45.2 12788	60.0 16993	80.1 22677	85.5 24198	114 32155	146 41466	193 54512	256 72437	341 96666
	750	P1 T2	1.88 655	3.23 1130	5.53 1949	7.27 2595	10.0 3582	13.3 4820	17.2 6216	22.8 8363	29.5 10784	38.7 14352	51.5 19072	68.7 25451	73.3 27158	97.4 36089	126 46539	165 61180	219 81298	293 108490
	500	P1 T2	1.49 738	2.55 1273	4.38 2196	5.75 2906	7.94 4011	10.6 5402	13.6 6966	18.1 9318	23.3 12016	30.6 16108	40.7 21405	54.4 28565	58.0 30481	77.1 40503	99.4 52232	131 68665	174 91243	232 121762
40	1500	P1 T2	2.27 440	3.90 759	6.68 1310	8.78 1744	12.1 2408	16.1 3240	20.8 4178	27.6 5623	35.6 7251	46.8 9651	62.2 12825	83.0 17115	88.5 18263	118 24268	152 31295	199 41141	265 54669	—
	1000	P1 T2	1.88 547	3.23 943	5.53 1626	7.27 2165	10.0 2989	13.3 4022	17.2 5187	22.8 6980	29.5 9001	38.7 11981	51.5 15920	68.7 21246	73.3 22671	97.4 30125	126 38849	165 51071	219 67864	293 90564
	750	P1 T2	1.65 629	2.82 1085	4.84 1872	6.36 2494	8.78 3442	11.7 4633	15.0 5975	20.0 8041	25.8 10370	33.9 13805	45.0 18345	60.1 24481	64.1 26123	85.2 34712	110 44764	144 58847	192 78198	256 104354
	500	P1 T2	1.22 659	2.08 1138	3.57 1964	4.69 2617	6.48 3613	8.61 4867	11.1 6276	14.8 8452	19.0 10900	25.0 14520	33.2 19295	44.3 25748	47.3 27475	62.9 36510	81.1 47082	107 61895	142 82247	189 109758
45	1500	P1 T2	2.04 435	3.49 751	5.99 1304	7.87 1737	10.9 2397	14.4 3227	18.6 4161	24.7 5600	31.9 7222	41.9 9614	55.7 12776	74.4 17049	79.4 18193	105 24175	136 31175	179 40983	238 54459	—
	1000	P1 T2	1.76 565	3.02 975	5.18 1693	6.81 2293	9.40 3112	12.5 4189	16.1 5401	21.4 7270	27.6 9375	36.3 12480	48.2 16584	64.4 22131	68.7 23615	91.3 31381	118 40468	155 53199	206 70692	274 94338
	750	P1 T2	1.57 661	2.69 1140	4.61 1966	6.06 2602	8.36 3592	11.1 4837	14.3 6238	19.0 8343	24.5 10759	32.3 14237	42.9 18918	57.2 25246	61.1 26939	81.1 35797	105 46163	138 60686	183 80641	244 107615
	500	P1 T2	1.29 773	2.22 1334	3.80 2303	5.00 3069	6.90 4238	9.16 5712	11.8 7364	15.7 9852	20.2 12705	26.6 17046	35.4 22651	47.2 30227	50.4 32255	66.9 42861	86.3 55272	113 72661	151 96554	201 128849
50	1500	P1 T2	1.84 428	3.16 744	5.41 1275	7.12 1699	9.82 2345	13.1 3157	16.8 4072	22.4 5482	28.8 7069	37.9 9414	50.4 12510	87.2 16694	71.7 17814	95.3 23671	123 30525, ,	162 40129	215 53324	—
	1000	P1 T2	1.61 560	2.76 974	4.72 1668	6.21 2223	8.57 3068	11.4 4132	14.7 5328	19.5 7173	25.2 9250	33.1 12318	43.9 16369	58.6 21844	62.6 23309	83.2 30974	107 39943	141 52509	187 69776	250 93115
	750	P1 T2	1.33 611	2.28 1055	3.92 1820	5.15 2425	7.10 3347	9.44 4508	12.2 5814	16.2 7828	20.9 10095	27.4 13446	36.4 17867	48.6 23843	51.9 25442	69.0 33808	88.9 43598	117 57315	155 76161	207 101636
	500	P1 T2	1.02 662	1.74 1143	2.99 1973	3.94 2631	5.43 3632	7.22 4895	9.31 6313	12.4 8507	16.0 10970	21.0 14622	27.9 19430	37.2 25929	39.7 27668	52.7 36766	68.0 47412	89.4 62328	119 82823	159 110526
56	1500	P1 T2	1.69 430	2.89 747	4.95 1280	6.51 1706	8.99 2355	11.9 3172	15.4 4090	20.5 5471	26.4 7150	34.7 9523	46.1 12654	61.5 16887	65.6 18019	87.2 23944	112 30878	148 40592	196 53940	—
	1000	P1 T2	1.45 555	2.49 964	4.26 1652	5.60 2202	7.73 3039	10.3 4094	13.2 5279	17.6 7062	22.7 9228	29.8 12291	39.7 16332	52.9 21795	56.5 23257	75.0 30905	96.8 39854	127 52393	169 69620	226 92907
	750	P1 T2	1.33 670	2.28 1157	3.92 1996	5.14 2661	7.10 3673	9.44 4948	12.2 6381	16.2 8595	20.9 11083	27.4 14766	36.4 19621	48.6 24184	51.9 27940	69.0 37128	88.9 47879	117 62942	155 83639	207 111615
	500	P1 T2	1.10 787	1.88 1359	3.22 2345	4.24 3106	5.85 4287	7.78 5780	10.0 7453	13.3 10118	17.2 13048	22.6 17274	30.0 22954	40.1 30631	42.7 32686	56.8 43434	73.2 56011	96.3 73633	128 97845	171 130572
63	1500	P1 T2	1.49 418	2.55 727	4.38 1246	5.75 1661	7.94 2293	10.6 3090	13.6 3984	18.1 5367	23.3 6921	30.7 9221	40.7 12254	54.4 16352	58.0 17449	77.1 23187	99.4 29901	131 39308	174 52234	—
	1000	P1 T2	1.33 562	2.28 976	3.92 1673	5.15 2230	7.10 3078	9.44 4147	12.2 5347	16.2 7203	20.9 9289	27.4 12376	36.4 16446	48.6 21946	51.9 23419	69.0 31119	88.9 40130	117 52756	155 70103	207 93551
	750	P1 T2	1.22 673	2.08 1162	3.57 2005	4.69 2673	6.48 3690	8.61 4972	11.1 6412	14.8 8638	19.0 11279	25.0 14845	33.2 19726	44.3 26324	47.3 28090	62.9 37327	81.1 48135	107 63279	142 84087	189 112213
	500	P1 T2	0.82 644	1.41 1112	2.42 1921	3.18 2563	4.39 3538	5.83 4771	7.52 6153	9.99 8297	12.9 10699	16.9 14269	22.5 18961	30.0 25303	32.1 27000	42.6 35879	54.9 46268	72.2 60824	96.0 80825	128 107859

PW型蜗杆减速机输出轴轴端许用径向力F（GB/T16449-1996）

PW型蜗杆减速器输出轴轴端许用径向力F。

许用径向力F1

中心距/mm	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500	560	630	710
许用径向力/N	2250	3500	5000	6500	9000	11000	14000	17000	21700	27000	31000	35000	40000	43000	46000	49000	52000	56000

PW型蜗杆减速机的传动效率η（GB/T16449-1996）

公称传 动比iN	输入转 速1/ rmin-1	中心距/mm
		80	100	125	140	160	180	200	225	250	280～710
		传动效率η/%
10	1500	90	91	91	92	92	93	93	94	94	95
	1000	90	91	91	92	92	93	93	94	94	95
	750	89	89.5	90	91	91	92	92	93	93	94
	500	87	87.5	88	89	89	90	90	91	91	92
12.5	1500	89	90	90	91	91	92.5	92.5	93.5	93.5	94.5
	1000	89	90	90	91	91	92.5	92.5	93.5	93.5	94.5
	750	88	88.5	89	90	90	91.5	91.5	92	92	93
	500	86	86.5	87	88	88	89	89	90	90	91
14	1500	88.5	89.5	89.5	91	91	92	92	93	93	91
	1000	88.5	89.5	89.5	91	91	92	92	93	93	94
	750	87	88	88.5	89.5	89.5	91	91	91.5	91.5	92.5
	500	85	86	86.5	87.5	87.5	88	88	89	89	90
16	1500	88	89	89	90	90	91	91	92	92	93
	1000	88	89	89	90	90	91	91	92	92	93
	750	86.5	87	88	89	89	90	90	91	91	92
	500	84	84.5	85	86	86	87	87	88	88	89
18	1500	87.5	88	88	89.5	89.5	90	90	91	91	92
	1000	87	88	88	89	89	90	90	91	91	92
	750	85.5	86	87	88	88	89.5	89.5	90	90	91
	500	83	83.5	84	85	85	86	86	87	87	88
20	1500	86.5	87	87	88	88	89.5	89.5	90	90	91
	1000	86	86.5	87	88	88	89.5	89.5	90	90	91
	750	84.5	85	86	87	87	89	89	89.5	89.5	90
	500	82	82.5	83	84	84	85	85	86	86	87
22.4	1500	85.5	86	86	87	87	88.5	88.5	89	89	90
	1000	85	86	86	87	87	88.5	88.5	89	89	90
	750	83.5	84.5	84.5	85.5	85.5	87.5	87.5	88	88	89
	500	80.5	81	81	82	82	83	83	84	84	85.5
25	1500	85	86	86	87	87	88	88	88.5	88.5	89
	1000	84	85	86	87	87	88	88	88.5	88.5	89
	, 750,	, 83	83.5	84	85	85	86	86	87	87	88
	500	79	79.5	80	81	81	81.5	81.5	83	84	85
28	1500	82.5	83	83.5	84	84	85	85	85	86	87.5
	1000	82	82.5	83	84	84	85	85	86	86	87.5
	750	81	81.5	82	83	83	84	84	85	85	86
	500	77	77.5	77.5	78	78	79	79	80	80	81.5
31.5	1500	80	80.5	81	82	82	83	83	84	84	85
	1000	80	80.5	81	82	82	83	83	84	84	85
	750	77	77.5	78	79	79	80	80	81	81	82
	500	73	73.5	74	74.5	74.5	75.5	75.5	76	76	77.5
35.5	1500	78.5	79	79.5	80	80	81	81	82	82	83.5
	1000	78.5	79	79.5	80	80	81	81	82	82	83.5
	750	77	77.5	78	79	79	80	80	81	81	82
	500	73	73.5	74	74.5	74.5	75.5	75.5	76	76	77.5
40	1500	76	76.5	77	78	78	79	79	80	80	81
	1000	76	76.5	77	78	78	79	79	80	80	81
	750	75	75.5	76	77	77	78	78	79	79	80
	500	71	71.5	72	73	73	74	74	75	75	76
45	1500	74.5	75	76	77	77	78	78	79	79	80
	1000	74.5	75	76	77	77	78	78	79	79	80
	750	73.5	74	74.5	75	75	76	76	76.5	76.5	77
	500	69.5	70	70.5	71.5	71.5	72.5	72.5	73	73	74.5
50	1500	73	74	74	75	75	76	76	77	77	78
	1000	73	74	74	75	75	76	76	77	77	78
	750	72	72.5	73	74	74	75	75	76	76	77
	500	68	68.5	69	70	70	71	71	72	72	73
56	1500	71.5	72.5	72.5	73.5	73.5	74.5	74.5	75	76	77
	1000	71.5	72.5	72.5	73.5	73.5	74.5	74.5	75	76	77
	750	70.5	71	71.5	72.5	72.5	73.5	73.5	74.5	74.5	75.5
	500	67	67.5	68	68.5	68.5	69.5	69.5	71	71	71.5
63	1500	70	71	71	72	72	73	73	74	74	75
	1000	70	71	71	72	72	73	73	74	74	75
	750	69	69.5	70	71	71	72	72	73	73	74
	500	65	65.5	66	67	67	68	68	69	69	70

PW型平面二次包络环面蜗杆减速机的选用（GB/T16449-1996）

1.选用系数

（1）选用系数KA见表1。

表1    选用系数KA

原动机	载荷性质 （工作机特性）	每日工作时间/h
		≤0.5	＞0.5～1	＞1～2	＞2～10	＞10
		KA
电动机，汽轮机燃气轮机 （启动转矩小，偶尔作用）	均匀	0.6	0.7	0.9	1	1.2
	轻度冲击	0.8	0.9	1.0	1.2	1.3
	中等冲击	0.9	1.0	1.2	1.3	1.5
	强烈冲击	1.1	1.2	1.3	1.5	1.75
汽轮机，燃气轮机，液动机 或电动机（启动转矩大，经 常作用）	均匀	0.7	0.8	1	1.1	1.3
	轻度冲击	0.9	1	1.1	1.3	1.4
	中等冲击	1	1.1	1.3	1.4	1.6
	强烈冲击	1.1	1.3	1.4	1.6	1.9
多缸内燃机	均匀	0.8	0.9	1.1	1.3	1.4
	轻度冲击	1.0	1.1	1.3	1.4	1.5
	中等冲击	1.1	1.3	1.4	1.5	1.8
	强烈冲击	1.3	1.4	1.5	1.8	2
单缸内燃机	均匀	0.9	1.1	1.3	1.4	1.6
	轻度冲击	1.1	1.3	1.4	1.6	1.8
	中等冲击	1.3	1.4	1.6	1.8	2
	强烈冲击	1.4	1.6	1.8	2	2.3或更大

注：工作机工作情况举例如下。

均匀载荷：发电机、均匀装料的带式或板式输送机，螺旋输送机，轻型卷扬机，包装机械，机床进给装置，通风机，轻型离心机，离心泵，稀液料和密度均匀物料搅拌机和混合机，按最大剪切力矩设计的冲压机。

轻度冲击：不均匀装料的带式或板式输送机，机床主传动装置，重型卷扬机，起重机旋转机构，工矿通风机，重型离心机，离心泵，粘性液料及密度不均匀物料搅拌机和混合机，多缸柱塞泵，给料泵，挤压机，压延机，回转窑，锌、铝带材、线材、型材轧机。

中等冲击：橡胶挤压机，经常起动的塑料混合机，轻型球磨机，木材加工机械，钢坯初轧机，单缸活塞泵。

强烈冲击：铲斗链传动，筛传动装置，单斗挖土机，重型球磨机，橡胶混炼机，冶金机械，重型给料泵，旋转式钻探设备，压砖机，除鳞机，冷轧机，压块机。

（2）启动频率系数见表2。

表2    启动频率系数K1

每小时启动次数	≤10	＞10～60	＞60～400
启动频率系数K1	1	1.1	1.2

（3）小时负荷率系数K2见表3。

表3    小时负荷率系数K2

小时负荷率Jc/%	100	80	60	40	20
小时负荷率系数K2	1	0.95	0.88	0.77	0.6

注：1.Jc=1h内负荷作用时间（min）/60×100%。

        2.Jc＜20%时按Jc=20%计。

（4）冷却方式系数K4见表4。

表4    冷却方式系数K4

冷却方式	减速器中心距a/mm	蜗杆转速n1/r·min-1
		1500	1000	750	500
		冷却方式系数K4
自然冷却 （无风扇）	80	1	1	1	1
	100～225	1.37	1.59	1.59	1.33
	250～710	1.51	1.85	1.89	1.78
风扇冷却	80～710	1

2.选用条件

选用减速器应知：原动机、工作机类型及载荷性质，每日平均运转时间，启动频率和环境温度。

PW型平面二次包络环面蜗杆减速机的润滑（GB/T16449-1996）

润滑

    （1）减速器一般采用油池润滑，当蜗杆计算圆滑动速度vs>10m/s时，采用强制润滑。

    （2）减速器用润滑油粘度指数（Ⅵ）应大于100。

    （3）减速器采用合成蜗轮蜗杆油。

    （4）减速器润滑油油品按下表规定。允许采用润滑性能相当或更高的油品。

润滑油油品



输入转速/r·min-1	中心距/mm
	80   100   125   160   200   250   315   400   500   630                   140   180   225   280   355   450   560   710
1500 1000 750 500	320蜗轮蜗杆油① 460蜗轮蜗杆油 680蜗轮蜗杆油
